Schwenkbarer Ausleger

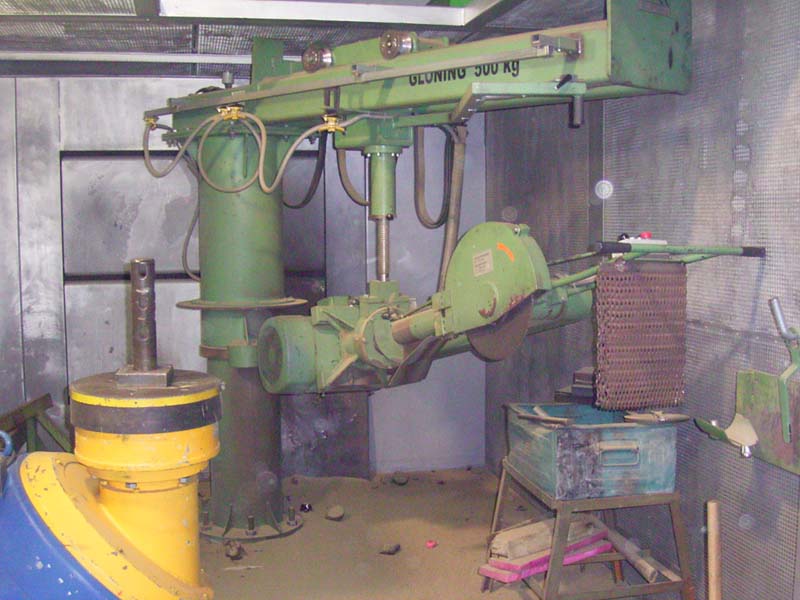

Schwenkbarer Ausleger Typ 500Der schwenkbare Ausleger ist eine einem Säulenschwenkkran ähnliche Einrichtung zur stabilen Aufnahme einer Pendeltrennschleifmaschine.

Er kommt überall dort zum Einsatz, wo die Pendeltrennschleifmaschine flexibel auf einem größeren Trennplatz zur Verfügung stehen muss, wobei mit der Pendeltrennschleifmaschine jeder Punkt im Wirkungsbereich des schwenkbaren Auslegers durch das kombinierte Schwenken des Auslegers, dem Verschieben des Laufwagens und dem horizontalen Drehen der Pendeltrennschleifmaschine an der Maschinenaufhängung erreicht werden kann.

Der Ausleger ist auf der Säule kugelgelagert und mit einem Schwenkgriff am Auslegerende von Hand um 150° schwenkbar. Zum Halten der Trennposition während des Trennvorgangs ist an der Säule zum Blockieren des Auslegers und am Ausleger zum Blockieren des Laufwagens jeweils eine pneumatische Feststellbremse vorhanden.

Technische Daten: Typ 500 Typ 800
Höhe ca. 2350 mm ca. 2350 mm
Ausladung ca. 2500 mm ca. 2500 mm
maximale Belastung 500 kg 800 kg
Schwenkbereich ± 150° ± 150°
Gewicht ca. 450 kg ca. 625 kg
