Gussputzmanipulatoren in Schwenkarmausführung

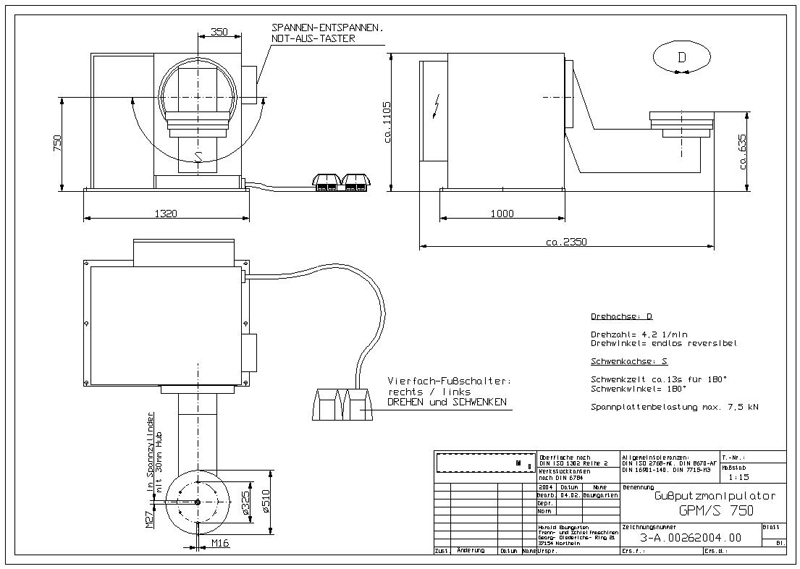

Gussputzmanipulatoren in Schwenkarmausführung GPM/S 750Die Gussputzmanipulatoren vom Typ GPM/S sind Maschinen, mit denen Gussstücke beim Bearbeiten mit Handschleifwerkzeugen, Pendelschleifmaschinen oder Pendeltrennschleifmaschinen in einer für den jeweiligen Bearbeitungsvorgang optimalen Position geschwenkt, gedreht und gehalten werden können. Optional können die Gussputzmanipulatoren auch zum Durchführen von Schweißarbeiten am Gussstück zusätzlich als Schweißmanipulatoren ausgerüstet werden.

Leistungssteigernd:
Die für den Putzvorgang erforderlichen Positionsveränderungen der Gussstücke kann der Gussputzer nach dem Spannen auf der Spannplatte der Maschine durch das Betätigen von Fußschaltern durchführen. Hierdurch braucht er das Putzwerkzeug nicht, wie bei herkömmlichen Putztischen üblich, aus der Hand zu legen, um das Gussstück von Hand oder mit Lasthebeeinrichtungen umzupositionieren. Dadurch kann sich der Gussputzer mehr auf den eigentlichen Putzvorgang konzentrieren und Nebenzeiten werden minimiert. Außerdem kann er die Gussstücke durch die sichere Spannung auf der Spannplatte der Maschine in für ihn ergonomisch günstigere Positionen manipulieren. Beide Vorteile, die ergonomisch günstigeren Putzpositionen und das Entfallen der zusätzlich zur Putzarbeit physisch belastenden Positionsveränderungen an den Gussstücken von Hand, verhindern außerdem eine frühzeitige Ermüdung des Gussputzers und verlängern seine Leistungsfähigkeit. Hinzu kommt, dass die Gussstücke durch den sicheren Halt auf der Spannplatte der Maschine dem Anpressdruck der Schleif- oder Trennwerkzeuge nicht ausweichen können und die Abtragsleistung mit diesen Werkzeugen gegebenenfalls gesteigert wird.

Arbeitssicher:
Mit der hydraulischen Spanneinrichtung im Spannkopf der Maschine werden die Gussstücke sicher in den Aufnahmevorrichtungen auf der Spannplatte gehalten und Unfälle durch fallende, kippende und dem Schleif- bzw. Trennwerkzeug ausweichende Gussstücke praktisch ausgeschlossen.

Technische Daten: GPM/S 350 GPM/S 750
maximale Spannplattenbelastung 3,5 kN 7,5 kN
maximale Werkstückabmessung Ø 1200 mm Ø 1500 mm
Drehwinkel der Drehachse endlos reversibel endlos reversibel
Schwenkwinkel der Schwenkachse ± 90° ± 90°
Spannkraft des Spannzylinders max. 29,4 kN max. 46,5 kN
